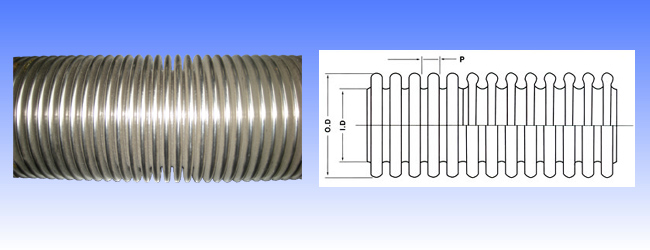

후렉시블 > 후렉시블-One Pitch Type

형태 : Annual
성형방식 : Hydro-Formed
구경 : 15A~300A
용도 : 신축이음 또는 완만한 움직임이 있는 배관, 진동 배관.
재질 : STS304, STS321, STS316L
가용가능온도 : -200°C ~ 800°C

사양 :

Nominal Diameter (mm)	Diameter(mm)			Radius of Curvature(mm)	Weight(kg/m)
Nominal Diameter (mm)	I.D	O.D	Wall Thickness	Radius of Curvature(mm)	Tube	Braid
FL20 -U	20.2	27.0	0.25	170	0.27	0.24
FL25 -U	25.1	35.8	0.30	170	0.30	0.30
FL32 -U	31.5	44.0	0.30	180	0.40	0.48
FL40 -U	39.5	54.0	0.30	200	0.59	0.48
FL50 -U	49.7	66.0	0.30	225	0.75	0.60
FL65 -U	65.3	83.0	0.30	250	0.98	0.78
FL80 -U	76.7	96.0	0.40	275	1.54	1.23
FL100 -U	100.9	122.0	0.40	350	2.02	1.61
FL125 -U	123.5	145.0	0.40	425	2.47	1.97
FL150 -U	148.6	172.0	0.40	500	2.97	2.38
FL200 -U	199.5	230.0	0.50	750	4.98	3.98
FL250 -U	253.8	287.0	0.50	900	6.34	5.07
FL300 -U	300.3	338.5	0.60	1200	8.99	7.19

후렉시블-One Pitch Type

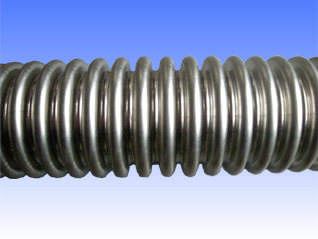

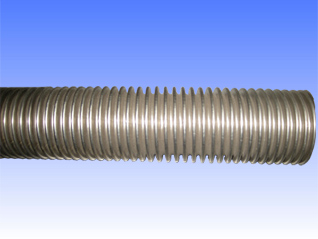

인터록튜브	스파이얼튜브

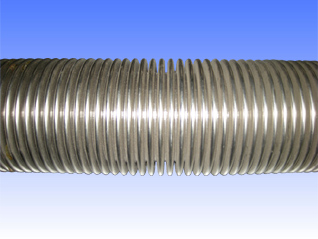

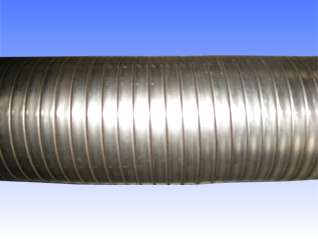

원피치튜브	베컴튜브
