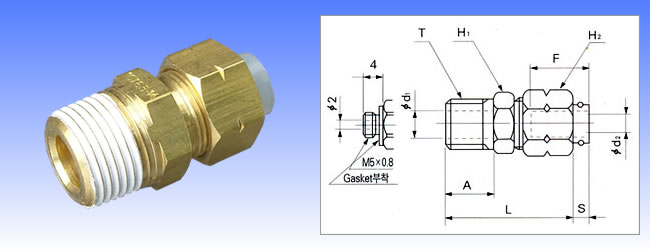

 닛다무아피팅 > 신주투터치-CONNECTOR


mm Size
품번 사양 적용
Tube
외경
(mm)		 T
나사
Size
(mm)		 L
(mm)		 A
(mm)		 S
(mm)		 F
Tube
삽입길이
(mm)		 H1
이면폭
(mm)		 d1
(mm)		 d2
최소내경
(mm)		 질량
(g)		 유효단면적
(㎟)
황동 ST
C4N4*2-M5 O   4*2 M5*0.8 20.7 4.0 4.5 15.0 10.0 2.0 0.9 8.0 0.7
C4N4*2-PT1/8 O   4*2 R1/8 28.0 11.0 4.5 15.0 10.0 5.0 0.9 13.0 0.7
C4N4*2-PT1/4 O   4*2 R1/4 31.0 12.0 4.5 15.0 14.0 7.0 0.9 20.0 0.7
C4N6*4-PT1/8 O O 6*4 R1/8 28.0 11.0 4.5 15.0 10.0 5.0 2.7 15.0 5.0
C4N6*4-PT1/4 O O 6*4 R1/4 30.0 12.0 4.5 15.0 14.0 7.0 2.7 22.0 5.0
C4N6*4-PT3/8 O   6*4 R3/8 31.0 13.0 4.5 15.0 17.0 9.0 2.7 32.0 5.5
C4N8*5-PT1/8 O O 8*5 R1/8 28.0 11.0 4.5 16.0 12.0 5.0 3.7 18.0 10.0
C4N8*5-PT1/4 O O 8*5 R1/4 30.0 12.0 4.5 16.0 14.0 7.0 3.7 24.0 10.0
C4N8*6-PT1/8 O O 8*6 R1/8 28.0 11.0 4.5 16.0 12.0 5.0 4.7 17.0 16.0
C4N8*6-PT1/4 O O 8*6 R1/4 30.0 12.0 4.5 16.0 14.0 7.0 4.7 24.0 16.0
C4N8*6-PT3/8 O   8*6 R3/8 31.0 13.0 4.5 16.0 17.0 9.0 4.7 33.0 17.0
C4N10*6.5-PT1/4 O O 10*6.5 R1/4 31.0 12.0 4.5 18.0 17.0 7.0 5.2 32.0 20.5
C4N10*6.5-PT3/8 O O 10*6.5 R3/8 32.0 13.0 4.5 18.0 17.0 9.0 5.2 38.0 20.5
C4N10*8-PT1/4 O O 10*8 R1/4 31.0 12.0 4.5 18.0 17.0 7.0 6.7 29.0 32.0
C4N10*8-PT3/8 O O 10*8 R3/8 32.0 13.0 4.5 18.0
