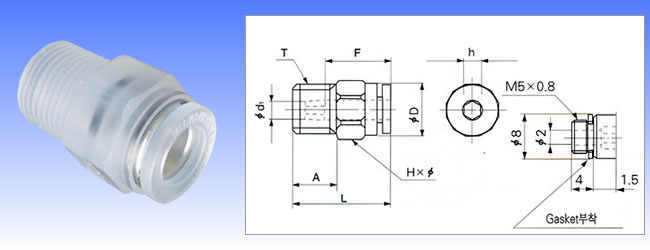

 닛다무아피팅 > C1-Connector





mm Size
품번 적용
Tube
외경
(mm)
T
나사
Size
(R.M)
L
(mm)
A
(mm)
F
Tube
삽입
길이
(mm)
HXØ
이면폭
(mm)
h
이면폭
(mm)
D
(mm)
d1
(mm)
질량
(g)
유효
단면적
(㎟)
EC4-M5-C1S 4 M5*0.8 18.5 4.0 13.5 10.0*11.0 - 10.0 2.0 5.0 3.0
EC4-R1/8-C1 4 R1/8 20.0 9.0 13.5 12.0*13.0 2.5 10.0 2.5 2.0 4.0
EC4-R1/4-C1 4 R1/4 23.0 12.0 13.5 14.0*15.4 2.5 10.0 2.5 2.0 4.0
EC6-M5-C1 6 M5*0.8 22.0 4.0 15.0 12.0*13.0 - 12.0 2.0 7.0 3.5
EC6-R1/8-C1 6 R1/8 23.0 9.0 15.0 14.0*15.4 4.0 12.5 4.0 2.0 10.5
EC6-R1/4-C1 6 R1/4 26.0 12.0 15.0 14.0*15.4 4.0 12.5 4.0 3.0 10.5
EC8-R1/8-C1 8 R1/8 26.5 9.0 16.0 17.0*18.5 6.0 14.5 6.0 4.0 20.0
EC8-R1/4-C1 8 R1/4 25.5 12.0 16.0 17.0*
