후렉시블 > 사라너트-HDF-14

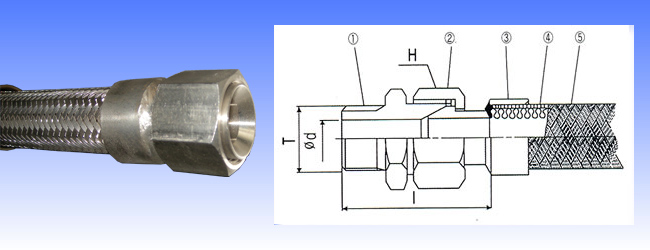

구조 : Tube에 후크루 너트를 결합한 상태
특징 : 배관작업이 용이하며 용접이음의 재질은 유체에 따라 선택이 가능하다.
구경 : 8A~50A

사양 :

호칭경		T	D	I	H
mm	inch	T	D	I	H
8A	1/4(B)	PT1/4	4	41	평육각19
10A	3/8	PT3/8	7	46	평육각21
15A	1/2	PT1/2	10	56	평육각26
20A	3/4	PT3/4	16	61	평육각32
25A	1	PT1	21.5	71	평육각38
32A	1-1/4	PT1-1/4	27.5	80	평육각46
40A	1-1/2	PT1-1/2	33	80	평육각54
50A	2	PT2	44	90	평육각67

사라너트-HDF-14

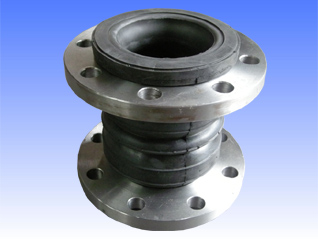

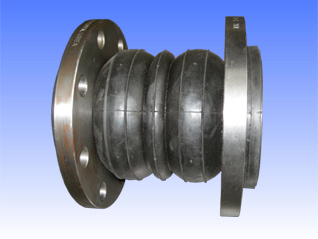

고무콘넥타	고무코넥타

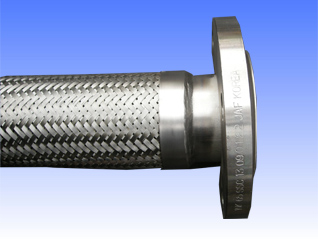

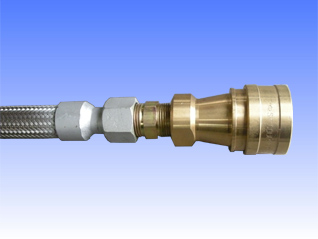

SP형연결	후렌지연결
