후렉시블 > SP형[HDF-17]

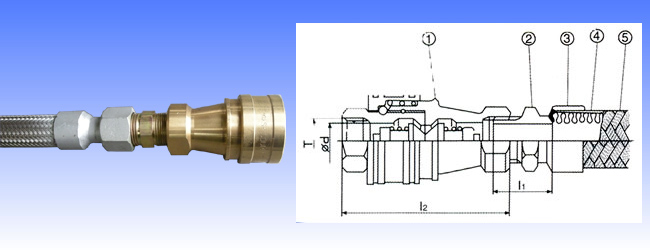

구조 : Tube에 니뿔을 결합하고 니뿔에 SP Coupler를 결합한 상태.
특징 : 원터치로 탈착이 가능하다.
구경 : 15A~50A

명칭 :
① Coupler
② Braid bend/STS304
③ Braid/STS304
④ Nipple/SS400, STS304
⑤ Flexible hose/STS304

사양 :

호칭경		T	D	l1	l2
mm	inch	T	D	l1	l2
8(A)	1/4(B)	PT1/4	8	22	66
10	3/8(B)	PT3/8	10	23	72
15	1/2	PT1/2	15	27	78
20	3/4	PT3/4	20	29	94
25	1	PT1	25	37	124
32	1-1/4	PT1-1/4	32	40	140
40	1-1/2	PT1-1/2	40	43	150
50	2	PT2	50	47	160

SP형[HDF-17]

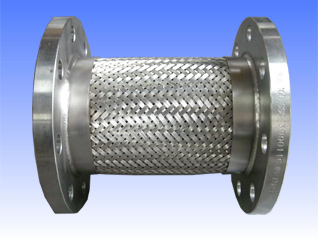

후렌지연결	후렌지연결

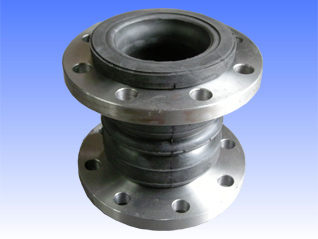

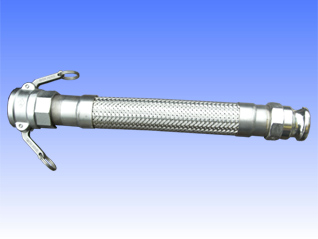

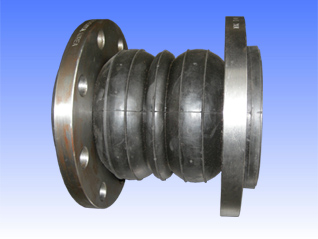

고무콘넥타	캄록연결
