유압용호스류

  • >
  • 제품안내 >
  • 유압용호스류 >
  • 고압호스
 고압호스 > 에어고압호스


part
Number
size dimension Pressure MinBend Radius Weight
(kg/m)
I.D(mm) O.D(mm) max operating min burst mm inch
AH101-16 1 25.4 36.2 70(1,000) 280(4,000) 235 9.3 0.85
AH101-20 1.1/4 31.8 44.6 40(570) 160(2,250) 295 11.6 1.25
AH101-24 1.1/2 38.1 50.9 30(425) 120(1,700) 350 13.8 1.55
AH101-32 2 50.8 64.1 21(300) 84(1,200) 420 16.5 2.00




part
Number
size dimension Pressure MinBend Radius Weight
(kg/m)
I.D(mm) O.D(mm) max operating min burst mm inch
AH101-16 1 25.4 38.2 95(1,350) 380(5,400) 48 9.7 1.25
AH101-20 2 50.8 65.0 35(500) 120(2,000) 425 16.8 2.60

-구조
내면고무:내가스투과성 합성고무
보강층 :1W/B,2W/B
외면고무:내후 및 내마모성 합성고무(PIN PRICK실시)
색상: 황색 또는 흑색

-용도
광산,채석,토목,건설현장의 Air라인

-사용온도범위
-40도~+70도

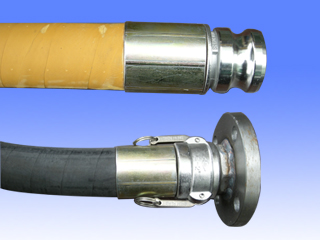

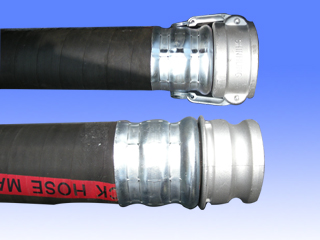

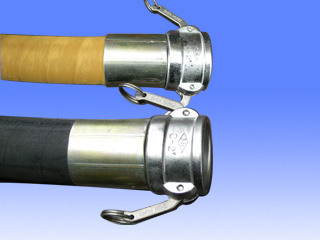

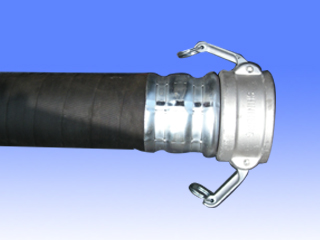

가프링 압착시모양
고압용 고압용
저압용 저압용
