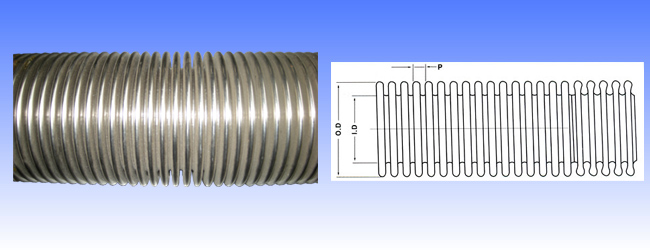

후렉시블 > 후렉시블-Spiral Type

형태 : Sprial
성형방식 : Machanically Formed
구경 : 6A~100A
용도 : 진동 또는 움직임이 있는 일반배관, 고정배관.
재질 : STS304, STS321
가용가능온도 : -200°C ~ 800°C STS304는 사용온도 425°C이하 연속 사용가능.

사양 :

Nominal Diameter (mm)	Diameter(mm)			Radius of Curvature(mm)		Weight(kg/m)
Nominal Diameter (mm)	I.D	O.D	Wall Thickness	Minimum Bend	Repeated Bend	Tube	Braid
FL6 -S	6.5	8.3	0.20	15	75	0.08	0.06
FL8 -S	9.8	13.0	0.20	20	80	0.13	0.09
FL10 -S	10.3	15.0	0.25	25	95	0.20	0.11
FL15 -S	13.1	18.2	0.25	30	130	0.23	0.17
FL20 -S	20.5	32.5	0.25	30	160	0.30	0.24
FL25 -S	25.9	32.9	0.25	40	190	0.55	0.30
FL32 -S	34.0	48.5	0.30	50	240	0.78	0.48
FL40 -S	40.5	48.5	0.30	75	290	1.13	0.60
FL50 -S	53.0	61.7	0.30	95	340	1.45	0.78
FL65 -S	65.5	76.7	0.40	130	395	1.88	1.23
FL80 -S	76.0	90.0	0.40	225	440	2.50	1.16
FL100 -S	97.1	110.0	0.40	200	480	3.60	1.97

후렉시블-Spiral Type
원피치튜브	베컴튜브

스파이얼튜브	인터록튜브
