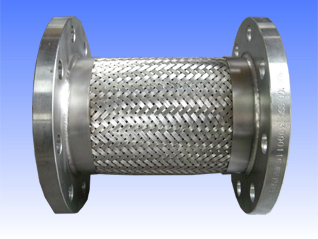

후렉시블 > 플렌지부착 고정형-HDF-16

구조 : Tube에 Lap-Joint를 결합한 상태.
특징 : 배관신설 작업이 용이하다.
구경 : 10A~500A

명칭 :
① 고정 플랜지/SS41
② Endpipe/SPP, SPPS, STS304
③Braid bend/STS304
④Flexible hose/STS304
⑤Braid/STS304

사양 :

호칭경		I	플랜지
mm	inch	I	플랜지
10	3/8(B)	30	플랜지 치수는 KS10K, 20K ANSI150lb, 300lb등 규격에 따른다.
15	1/2	30
20	3/4	30
25	1	50
32	1-1/4	50
40	1-1/2	50
50	2	50

플렌지부착 고정형-HDF-16

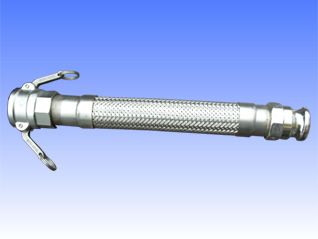

감록연결	후렌지연결
