후렉시블 > 플렌지부착 회전형-HDF-15

구조 : Tube에 Lap-Joint를 결합한 상태.
특징 : Lap-Joint를 사용하여 배관작업이 용이하다.
구경 : 10A~500A

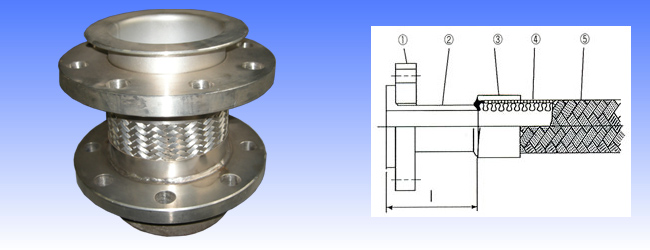

명칭 :
① Loose Flange / SS400
② Stub end/SPP, SPPS 또는 STS304
③Braid bend/STS304
④Flexible hose/STS304
⑤Braid/STS304

사양 :

호칭경		I	플랜지
mm	inch	I	플랜지
10	3/8(B)	30	플랜지 치수는 KS10K, 20K ANSI150lb, 300lb등 규격에 따른다.
15	1/2	30
20	3/4	30
25	1	50
32	1-1/4	50
40	1-1/2	50
50	2	50

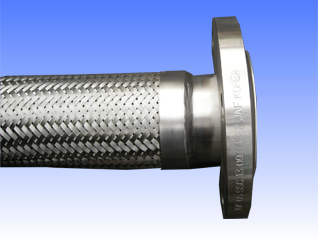

플렌지부착 회전형-HDF-15
