후렉시블 > 닛블연결-HDF-11

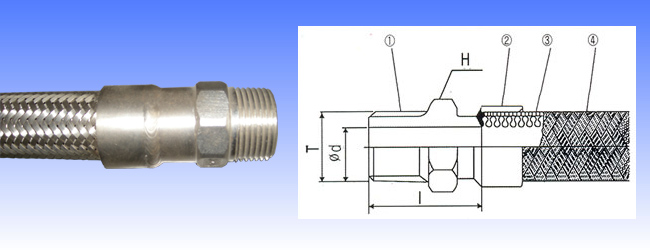

구조 : Tube에다 Nipple를 연결한 상태
특성 : 접속이음의 재질을 유체에 따라 선택이 가능하다.
구경 : 8A~100A

사양 :

호칭경		T	D	I	H
mm	inch	T	D	I	H
8A	1/4(B)	PT1/4	7	27	평육각17
10A	3/8	PT3/8	9	28	평육각21
15A	1/2	PT1/2	13	33	평육각26
20A	3/4	PT3/4	18	36	평육각32
25A	1	PT1	24	42	평육각38
32A	1-1/4	PT1-1/4	32	44	평육각46
40A	1-1/2	PT1-1/2	37	49	평육각54
50A	2	PT2	48	52	평육각63

닛블연결-HDF-11

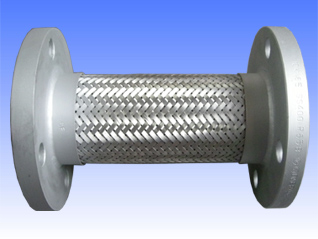

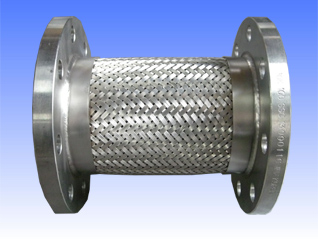

후렌지연결	후렌지연결

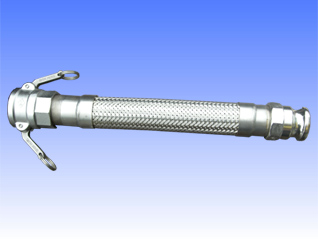

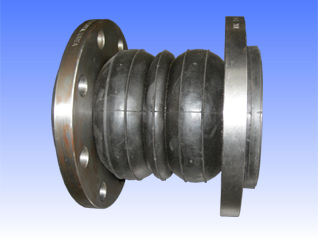

고무콘넥타	캄록연결
