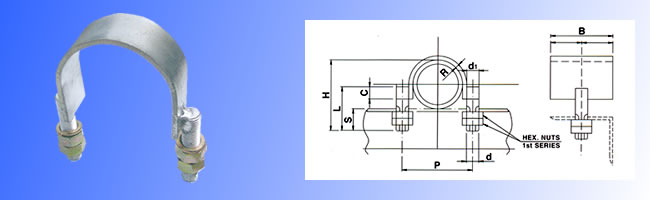

파이프클램프 > U-Band Clamp

Pipe size		Ø	Dimensions
A	B	Ø	R	d	H	L	S	C	B	t	P	t1
10	3/8	17.3	9.3	M10	50	44	33	9	32	3.2	35	3	44	0.13
15	1/2	31.7	12.3	M10	55	47	34	9	32	3.2	41	3	53	0.14
20	3/4	27.2	15.3	M10	60	47	34	9	32	3.2	47	3	66	0.14
25	1	34.0	18	M12	74	60	42	12	38	4.5	57	4	80	0.28
32	1-1/4	42.7	23	M12	83	64	42	15	38	4.5	67	4	101	0.31
40	1-1/2	48.6	26	M16	98	78	52	18	50	6	80	5	115	0.64
50	2	60.5	32	M16	110	78	52	18	50	6	92	5	146	0.71
65	2-1/2	76.3	42	M20	131	95	60	25	65	9	118	7	180	1.59
80	3	89.1	46	M20	147	105	60	30	65	9	130	7	211	1.72
100	4	114.3	59	M20	173	110	60	35	65	9	156	7	277	2.05
125	5	139.8	72	M24	208	125	70	40	75	9	186	7	342	3.11
150	6	165.2	87	M24	235	135	70	45	75	9	212	7	403	3.50
200	8	216.3	113	M24	286	150	72	50	75	9	264	7	515	4.20
250	10	267.4	140	M24	340	150	72	50	75	9	316	7	654	4.94
300	12	318.5	166	M24	391	170	80	60	100	12	374	8	770	8.88
350	14	355.6	181	M24	423	170	80	60	100	12	410	8	851	9.65
400	16	406.4	207	M30	487	185	100	60	100	12	468	8	979	12.2
