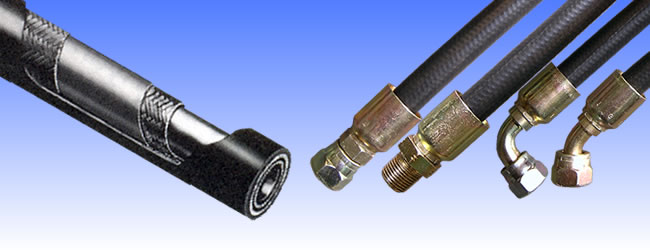

정식명칭 : High Pressure Hose-SAE Series301 No-Skive Hose SAE 100R2 Type AT
구조 :
-면고무:내유성 합성고무.
-보 강 층:2W/B.
-외 면 층:내유, 내후 및 내마모성 합성고무.
용도 및 사용 온도범위 :
-광물성 작동유 및 윤활유 사용 고압 라인 : 섭씨-40도~+125도(화씨-40도~+257도).
-물, 물/글리콜 및 물/오일 에멀죤 작동유 사용라인 : 섭씨+85도이하(up to 화씨+185도).
-공기 사용라인 : 섭씨-40도~+70도(화씨-40도~+158도).
사용시 주의사항 :
공기 및 Gas등의 기체를 10kg/㎠이상의 압력으로 사용할 경우에는 외면고무에 Pin-Prick을 하여야 하며 공기 및 Gas등의 기체를 50kg/㎠이상의 압력으로 사용할 경우에는 내가스 투과성이 우수한 수지호스로 적용하는 것이 바람직합니다. |
| Part NO. |
HOSE
I.D |
HOSE
O.D |
Working Pressure |
Brust Pressure |
Minimum
Bend Radius. |
Weight |
Crimp
Fitting |
Resuable
Fitting |
| inch |
mm |
in |
mm |
kgf/㎠ |
PSI |
Mpa |
kgf/㎠ |
PSI |
Mpa |
inch |
mm |
kgf/㎠ |
lb/ft |
Series |
series |
| 301-3 |
3/16 |
4.8 |
0.53 |
13.4 |
350 |
5000 |
34.5 |
1400 |
20000 |
138.0 |
3-1/2 |
90 |
0.33 |
0.27 |
43.48 |
30 |
| 301-4 |
1/4 |
6.4 |
0.59 |
15.1 |
350 |
5000 |
34.5 |
1400 |
20000 |
138.0 |
4 |
100 |
0.39 |
0.27 |
43.48 |
30 |
| 301-5 |
5/16 |
7.9 |
0.65 |
16.5 |
298 |
4250 |
29.3 |
1192 |
17000 |
117.0 |
4-1/2 |
115 |
0.43 |
0.29 |
43.48 |
30 |
| 301-6 |
3/8 |
9.5 |
0.75 |
19.0 |
280 |
4000 |
27.5 |
1120 |
16000 |
110.0 |
5 |
130 |
0.56 |
0.38 |
43.48 |
30 |
| 301-8 |
1/2 |
12.7 |
0.87 |
22.2 |
245 |
3500 |
24.0 |
980 |
14000 |
96.0 |
7 |
180 |
0.68 |
0.47 |
43.48 |
30 |
| 301-10 |
5/8 |
15.9 |
1.00 |
25.3 |
190 |
2750 |
19.0 |
760 |
11000 |
76.0 |
8 |
200 |
0.81 |
0.55 |
43.48 |
30 |
| 301-12 |
3/4 |
19.1 |
1.16 |
29.5 |
158 |
2250 |
15.5 |
632 |
9000 |
62.0 |
9-1/2 |
240 |
1.04 |
0.71 |
43.48 |
30 |
| 301-16 |
1 |
|
|
| |
 |
|
| |
|
