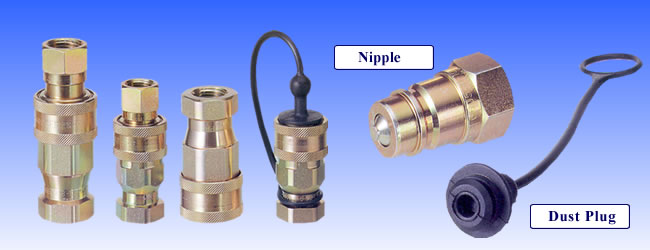

 고압용부속 > 6600시리즈-Nipple





특징 :
-표면 경화 처리에 의한 Ball Locking 변형 방지.
-Impact 압력에 대비한 표면 경화 처리.
-PTFE 소재의 Black-Up Ring.
-유연한 Swivel로 비틀림 방지.
-사용 유체에 따른 다양한 O-Ring 선정.
-확실한 기밀을 위한 밸브 정렬.

적용 :
Ball Springs Stainless Steel
Standard Seal NBR
적용규격 ISO 7421-1 Series A
온도범위 -40°C ~ +120°C

세부사양 :
Size 1/4' 3/8' 1/2' 3/4' 1'
사용압력(Bar) 350 275 275 275 275
유량(ℓ/m) 11.4 22.7 45.4 106 189

규격 :
Size Part No. Thread Size(PT) 치수(mm)
길이(D) Exposed(E) Hex(F) 직경(G)
1/4' 6605-4-4 1/4-19 32.3 14.7 19.0 22.1
3/8' 6605-6-6 3/8-19 37.3 18.3 22.0 25.7
1/2' 6605-8-10 1/2-14 27.7 19.8 27.0 31.2
3/4' 6605-12-12 3/4-14 57.9 30.0 35.0 40.4
1' 6605-16-16 1-11 70.6 34.0 41.0 47.8

Dust Plug(먼지마개)
Size Part No.
1/4' H1-65M
3/8' TR-37
1/2' 6659-4M
3/4' 6659-12M
1' 6659-16M
