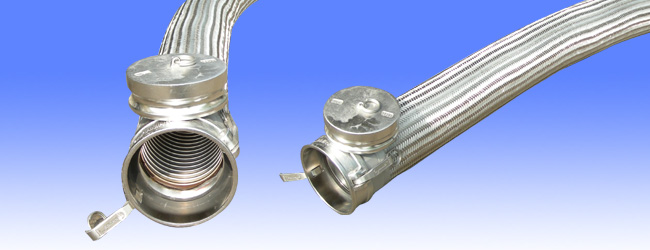

 후렉시블 > Cam Lock형[HDF-18]





구조 : 벨로우즈에 니뿔을 결합하고 니뿔에 퀵커플러를 결합한 구조.
특징 : 퀵커플러의 구조가 간단하며 사용유체에 따라 선택이 가능하다.
구경 : 20A~150A

명칭 :
① Coupler
② Braid bend/STS304
③ Braid/STS304
④ Nipple/SS400, STS304
⑤ Flexible hose/STS304

사양 :
호칭경 T D l1 l2
mm inch
15 1/2 PT1/2 14 27 57
20 3/4 PT3/4 19 29 59
25 1 PT1 22 37 80
32 1-1/4 PT1-1/4 27 40 86
40 1-1/2 PT1/2 35 43 92
50 2 PT2 45 47 96
