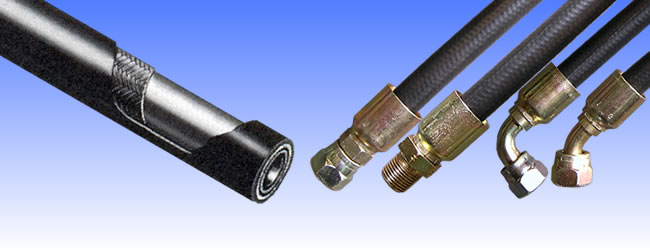

 고압호스 > 421호스-1Wire





정식명칭 : High Pressure Hose-SAE Series-421 No-Skive Hose SAE 100R1 Type AT

구조 :
내면고무 : 내유성 합성고무.
보강층 : 1W/B.
외면층 : 내유, 내후 및 내마모성 합성수지.

용도 및 사용 온도범위 :
-광물성 작동유 및 윤활유 사용 고압 라인 :섭씨-40도~+125도(화씨-40도~+257도).
-물, 물/글리콜 및 물/오일 에멀젼 작동유 사용 라인 :섭씨 +85도이하(up to 화씨+185도).
-공기 사용 라인 :섭씨-40도~+70도(화씨-40도~+158도).

주의 사항 :
공기 및 Gas등의 기체를 10kg/㎠이상의 압력으로 사용할 경우에는 외면고무에 Pin-Prick을 하여야 하며 공기 및 Gas등의 기체를 50kg/㎠이상의 압력으로 사용할 경우에는 내가스 투과성이 우수한 수지호스를 적용하는 것이 바람직 합니다.
Part NO. HOSE
I.D
HOSE
O.D
Working Pressure Brust Pressure Minimum
Bend Radius.
Weight Crimp
Fitting
Resuable
Fitting
inch mm in mm kgf/㎠ PSI Mpa kgf/㎠ PSI Mpa inch mm kgf/㎠ lb/ft Series series
421-3+ 3/16 4.8 0.46 11.6 210 3000 20.7 840 12000 83.0 3-1/2 90 0.19 0.13 43.48 42
421-4 1/4 6.4 0.53 13.4 193 2750 19.0 772 10000 76.0 4 100 0.23 0.16 43.48 42
421-5 5/16 7.9 0.59 15.0 175 2500 17.2 700 10000 69.0 4-1/2 115 0.28 0.19 43.48 42
421-6 3/8 9.5 0.69 17.4 158 2250 15.5 632 9000 62.0 5 130 0.36 0.24 43.48 42
421-8 1/2 12.7 0.81 20.6 140 2000 13.8 560 8000 55.0 7 180 0.45 0.31 43.48 42
421-10 5/8 15.9 0.94 23.8 105 1500 10.3 420 6000 41.0 8 200 0.54 0.37 43.48 42
421-12 3/4 19.1 1.09 27.8 88 1250 8.6 352 5000 35.0 9-1/2 240 0.68 0.47 43.48 42
421-16 1 25.4 1.40 35.6 70
